轉子泵的工作原理
時間：2023/5/30 來源：浙江揚子江泵業有限公司

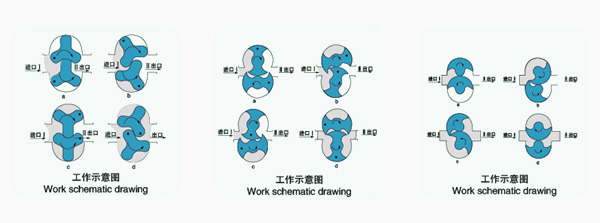

轉子泵又稱膠體泵,三葉泵,鞋底泵等。依靠?jī)赏椒聪蜣D(zhuǎn)動的轉子(齒數為2-4)在旋轉過程中于進口處產生吸力(真空度)，從而吸入所要輸送的物料。兩轉子將轉子室分隔成幾個小空間，并按a→b→c→d的次序運轉。運轉至位置a時，只有I室中充滿介質; 到位置b時，B室中封閉了部分介質; 到位置c時，A室中也封閉了介質; 到位置d時，A、B室與Ⅱ室相通，介質即被輸送至出料口。如此循環往復，介質(物料)即被源源不斷地輸送出。
產品特點：
１、凡與介質（物料）接觸部位，均采用優質不銹鋼制造（材質 SUS304、AISI316、316L）完全符合衛生標準。
２、適合輸送高粘度、濃度及任何含顆粒的介質（物料）。
３、適合溫度 -30到+
４、壓力高，適用長距離與高阻力定量輸送。
５、轉速低，一般在 200 rpm 至 600 rpm 之間，經其輸送的物料保持原有品質不變，不起任何理化反應。
６、轉子和轉子之間絕無接觸，長期使用亦無磨損，運轉平穩，噪音低，效益高。
７、設計新穎、安裝維護簡單容易，方便清洗，保證機器內部和生產衛生清潔。
轉子泵技術參數：
|
產品型號 |
每百轉排量 （L） |
建議調速范圍 |
對應流量 |
電機功率 （Kw） |
進、出口管 |
|
LQ |
3 |
200-500 |
300-800 |
0.55 |
Ø25×1.5 |
|
LQ |
6 |
650-1600 |
0.75 |
Ø25×1.5 |
|
|
LQ |
8 |
850-2160 |
1.5 |
Ø25×1.5 |
|
|
LQ |
12 |
1300-3200 |
2.2 |
Ø38×1.5 |
|
|
LQ |
20 |
2100-5400 |
3 |
Ø38×1.5 |
|
|
LQ |
30 |
200-400 |
3200-6400 |
4 |
Ø42×1.5 |
|
LQ |
36 |
3800-7600 |
4 |
Ø42×1.5 |
|
|
LQ |
52 |
5600-11000 |
5.5 |
Ø51×1.5 |
|
|
LQ |
66 |
7100-14000 |
7.5 |
Ø63.5×2 |
|
|
LQ |
78 |
9000-18000 |
7.5 |
Ø63.5×2 |
|
|
LQ |
100 |
11000-22000 |
11 |
Ø76×2 |
|
|
LQ |
135 |
15000-30000 |
15 |
Ø89×2 |
|
|
LQ |
160 |
17000-35000 |
18.5 |
Ø89×2 |
|
|
LQ |
200 |
20000-43000 |
22 |
Ø100×2 |
LQ系列膠體泵適用范圍：
LQ系列膠體泵
1.它與其它泵比較主要有以下幾點區別:
a)本泵屬容積式泵，輸送流量可以較精確的控制也可方便地制成變量泵。而離心泵的輸出流量是不能控制的，隨身阻力的增加而下降；本泵有較強的自吸能力，而離心泵在動轉前必須先充滿液體。
b)本泵的轉速很低，一般在200rpm至600rpm之間，被輸送的物料被平穩地輸出而其成份不會受到破壞。而離心泵的轉速很高，被輸送物料受到強力的撞擊以及離心力的作用，所以離心泵在輸送混合物時經常產生物質成份不一的現象，使成品的質量下降。而本泵正是解決這一問題的最佳選擇，所以它特別適用于輸送混合料甚至含有固體顆粒的物料。
c)本泵可用于輸送粘度很高的物質，所以又稱膠體泵。而離心泵無此特性。
d)本泵可以方便地制成輸出壓力較高的品種，如15kg/cm2，適宜于長距離或高阻力定量輸送。
2.與螺桿泵（濃漿泵）比較:
二者同屬容積式泵，所以其性能基本相近--能穩輸送高粘度的物質，都有較高的輸送壓力。但螺桿泵有一最大的缺點決定了它在有衛生要求的場合的不適用性--由螺桿泵的非流線型曲面以及腔室內眾多的缺陷決定了它不可能成為衛生級的泵，腔壁四氟或橡校料的損壞更可能對被輸送物質造成污染。而本泵由于轉子的流線結構以及轉子室中基本沒有死點和非金屬件，故嚴格來說在食品飲料、醫藥等衛生要求較高的行業中，萬用輸送泵更適合應用，特別是現在的生產線的自動化程度越來越高，同時越來越多的采用了在線（就地）清洗（CIP），這就更顯示了選擇中耐牌膠體泵的重要性。
適用范圍：
食品工業：酸牛奶、鮮奶油、冰淇淋、乳酪塊、乳清、啤酒、麥芽汁、酵母、汽水、水果濃縮液、果汁飲料、番茄醬、水果泥、蔬菜糊、布丁、果醬、果凍、調味劑、水果餡、甜味料、酵母泥、沙拉調味料、面包糕點、肉糜、碎肉、肉油、食用油、糖果、糖漿、稀奶油餡、巧克力等。
日用化工：面膏洗液、發型凝膠、染發劑、香油精、牙膏、洗滌劑、洗發精、鞋油、化妝品、沐浴精、肥皂、香脂等。
制藥工業：各型藥丸糊、浸膏、乳化劑、糖漿、營養液、中成藥、膏狀藥劑、生物制品、魚肝油、花粉、蜂皇漿、疫苗。
化工工業：脂肪、溶劑、樹脂及聚合物、油漆、顏料、染料、涂料、潤滑油、潤滑脂、石油催化劑、乳化瀝青、膠粘劑、洗滌劑、塑料、炸藥、玻璃鋼、皮革等。
建筑工業：各種涂料。包括內外墻涂料、防腐防水涂料、冷瓷涂料、多彩涂料、陶瓷釉料等。
其它工業：塑料工業、紡織工業、造紙工業、煤炭浮選劑、納米材料、生物化工等行業。

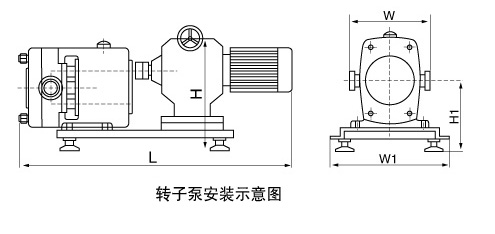

ZB3A轉子泵安裝尺寸：
轉子泵結構圖：
