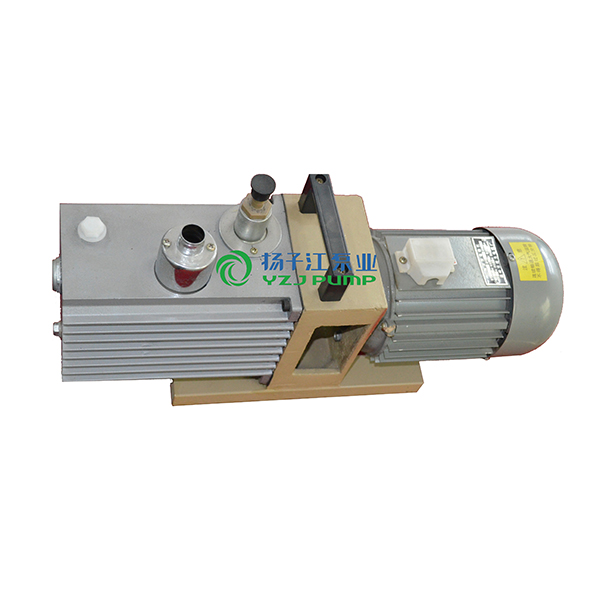

2XZ型旋片式真空泵用途及使用范圍

1.2XZ型旋片式真空泵是用來對密封容器抽除氣體的基本設備之一。它可單獨作用，也可作為增壓泵、擴散泵、分子泵等的前級泵，維持泵，鈦泵的預抽泵用�？捎糜陔娬婵掌骷�制造、保溫瓶制造、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。因為它具有體積小、質量輕、操聲低等優點，所以更適宜于實驗室里使用。

2.在環境溫度540范圍內，進氣口壓強小于1.3X103帕的條件下允許長期連續運轉，被抽氣體相對濕度大于90%時，應開氣鎮閥。

3.進氣口連續暢通大氣運轉不得超過一分種。

4.不適用于抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆粒塵埃的氣體，以及含氧過高的，有爆炸性的，有毒的氣體。

2XZ型旋片式真空泵操作須知

1．查看油位，以停泵時注油至油標中心為宜。過低對排氣閥不能起油封作用，影響真空度。過高，可能會引起通大氣起動時噴油。運轉時，油位有所升高，屬正常現象。油采用規定牌號的清潔真空泵油，從加油孔加入。加油畢后，應旋一上螺塞。油宜經過濾，以免雜物進入，堵塞油孔。

2．2XZ型旋片式真空泵可在通大氣或任何真空度下一次起動。泵口如裝接電磁閥，應與泵同時動作。

3．環境溫度過高時，油的溫度升高，粘度下降，飽和蒸汽壓會增大，會引起極限真空有所下降，特別是用熱偶計測得的全壓強。如加強通風散熱，或改善泵油性能，極限真空可得到改善。

4．檢查2XZ型旋片式真空泵的極限真空以壓縮式水銀真空計為準，如計經充分預抽校驗，泵溫達到穩定，泵口與計直接接通，運轉30分鐘內，將達到極限真空。總壓強計測得之值與泵油和真空計、規管誤差有關，有時誤差甚至可很大，只能作參考。

5．如相對濕度較高，或被抽氣體含較多可凝性蒸汽，接通被抽容器后，宜打開氣鎮閥，運轉20～40分鐘后關閉氣鎮閥。停泵前，可開氣鎮閥空載運動30分鐘，以延長泵油壽命。

6．2XZ型旋片式真空泵用油選擇：泵油的粘度影響起動功率和泵的極限真空，粘度高時對真空度有利，起動功率則大一些。油在泵溫下的飽和蒸汽壓則會影響泵的極限總壓強，越低越好。高速真空泵油和3#擴散泵油的粘度較1號真空泵油大，飽和蒸汽壓較1號真空泵油低，但3#擴散泵油價格較高。具體選什么油，可根據上述介紹結合具體使用要求來選擇。

(1)一般情況下，凡希望總壓強在6X10-2帕以上的應用上海產的高速真空泵油。4升/秒以下小泵也可用1號真空油泵代，8升/秒以上直聯泵可用3#擴散泵油代。

(2)如果對真空度要求不高，且油的污染更換頻繁，真空泵油供應困難，可采用50號機械油代替。

(3)如果環境溫度低，起動困難，極限真空要求不高，可采用粘度較上略低的真宅泵油或機械油

2XZ型旋片式真空泵性能參數

抽氣速率： 0.15~15L/S (升/秒)

極限壓強： ≤6*10-2Pa (帕)

極限真空： ≤1.3Pa (帕)

氣體類型： 常溫無其它混合物的清潔干燥空氣，不許有含其它粉塵及水分的空氣。

工作要求： 進口壓強在大于6500Pa時連續工作時間，不得超過3分鐘以免噴油引起泵損。

工作要求： 進口壓強在小于1330pa的條件下，允許長時期連續工作。

環境溫度： 2XZ型旋片式真空泵一般在不低于5℃的室溫及不高于90%的相對溫度的環境內使用。

2XZ型旋片式真空泵維護和保養

1．保證2XZ型旋片式真空泵的清潔，防止雜物進入泵內。

2．保持2XZ型旋片式真空泵油位。

3．存放下當水份或其它揮發性物質進入泵內而影響極限真空時，可開氣鎮閥凈化之，觀察極限真空回升情況，數小時無效，應更換泵油，必要時可再次更換。換油方法：泵運轉約半小時，使油變稀，停泵從放油孔放油，再敞開進氣口運轉10～20秒鐘，此間可從吸氣口緩緩加入少量清潔泵油，以更換泵腔內存油。如出來的油很臟，后者可重復進行。

4．2XZ型旋片式真空泵不可混入柴油、汽油等其它飽和蒸汽壓較大的油類，以免降低極限真空。拆洗泵內零件時，一般用紗布擦拭即可以。妻金屬碎屑、砂泥或其它有害物質必須清洗時，可用汽油等擦洗，干燥后方可裝配，切忌用汽油浸泡。

5．倘若因泵需拆開清洗或檢修，必須注意拆裝步驟，以免損壞機件。

2XZ型旋片式真空泵拆裝步驟

(一)、拆卸：

1．放油

2．松開進氣咀法蘭螺釘，拔出進氣咀，松開氣鎮法蘭螺釘，拔出氣鎮閥。

3．拆下油箱。

4．拆除止回閥開口銷，拆下止回閥葉輪。

5．拆除支座與泵的連接螺釘，拆下泵部裝件，電機拆否視方便而定。

6．松開泵蓋螺釘，拆下泵蓋，拉出二轉子及旋片。拆下低級轉子時，麻先拆下開口銷。

(二)、2XZ型旋片式真空泵裝配

1．用紗布擦凈零件，防止回絲堵塞油孔，好用清洗液和刷子清洗。

2．把旋片裝入轉子槽內后，把高級轉子裝入定子即泉身內，裝L高級泵蓋、銷、螺釘、鍵、聯軸節，用手旋轉，應無泄阻和明顯輕重，裝時應使定子頂面朝下，以借助重力使轉子貼近定子圓弧面，此間隙好在0．0lmm。

3．低級轉子裝配方法同上。

4．裝上止回閥葉輪等止回零件，應使止回閥頭平面對準進油咀油孔，按工作時的轉向旋轉轉子并用手輕輕反向擋住葉輪，油孔應時開時閉，調整閥頭平面大開啟高度為O．8～1．2毫米，具體可移動止回閥座、橡膠止回閥頭在閥桿孔中的位置來實現。簡便查法：面對葉輪，使Φ3mm傳動銷處于右手水平位置，順時針方向撥動葉輪，此時止回閥頭平面的開啟高度近于大，應為0．8～1．2mm。轉子停止在任何位置，手從葉輪上松開后，止回閥頭應自動落下關閉油孔。

5．裝上2XZ型旋片式真空泵部的排氣閥、擋油板等零件。

6．把泵部、鍵、聯軸節、電機裝在支座上。

7．裝油箱。

8．插入進氣咀，氣鎮閥，裝上法蘭固緊。

注意：裝配時磨擦面涂上清潔真空泵油。住零件原裝配位置，可減少跑合時間。緊固件應無松動。

2XZ型旋片式真空泵的故障及其消除方法

1、2XZ型旋片式真空泵極限真空不高及其消除

（1）油位太低，有較大排氣聲，可加入清潔的真空泵油。

（2）泵油為可凝性蒸汽所污染，可開氣鎮凈化或更換新油。

（3）2XZ型旋片式真空泵口外接管道、容器、測試儀表管道、接頭等漏氣。大漏時，有大排氣聲，排氣口有氣排出，應找出漏氣部位，進行消除。

（4）進氣咀或氣鎮閥橡膠密封圖裝配不當，損壞或老化，應調整或更換。

（5）2XZ型旋片式真空泵進油咀油孔堵塞，可撥出進油咀，疏通油孔。

（6）真空系統嚴重污染，包括容器、管道等，應予清洗。

（7）2XZ型旋片式真空泵旋片彈簧折斷，應予調換。

（8）旋片、泵身或泵蓋磨損，間隙過大，應進行檢查，修整或調換。

（9）泵溫過高，應改善通風和冷卻。如所抽氣體溫度太高，應予先冷卻后再進入泵內。

2、2XZ型旋片式真空泵噴油

（1）油位過高，可入出多余油量。

（2）減霧器中有泵油或雜物，應清除。

3、2XZ型旋片式真空泵漏油

（1）放油螺塞，油箱墊片或裝配不當，螺釘擰緊；

（2）油標未擰緊，有機玻璃過熱變形；

（3）2XZ型旋片式真空泵身部件與支座的連接摯墊片未墊好；油封裝配不當或磨損；應予調整或更換。

4、2XZ型旋片式真空泵噪 音

（1）旋片彈簧折斷，可調換彈簧。

（2）有毛刺、臟物或變形，運轉發生障礙，應檢查修磨清洗。

（3）軸承磨損，零件磨損。應修整或更換。

（4）電機出毛病，應進行檢查。

5、2XZ型旋片式真空泵返油

（1）止回閥未關好，停泵后，油位很快下降，可再開再停，觀察變化或拆開檢查。

（2）兩泵蓋內油封裝配不當或磨損，可進行調換。

（3）泵蓋或泵身平面不平整，可進行修整。

（4）排氣閥片損壞 ，應進行調換。

注：檢查泵的極限真空，以壓縮式水銀真空計為準。

2XZ型旋片式真空泵的注意事項

鄭重說明：違反上述規定操作使用所造成的人身傷害以及財產損失，本公司概不負責。

直聯式真空泵嚴禁抽除易燃，易爆及有毒的氣體；

直聯式真空泵不得抽除對金屬有腐蝕性及能與泵油起化學反應的氣體；

直聯式真空泵不得抽除含有顆粒塵埃及大量水蒸氣的的氣體；

被抽氣體的溫度不得超過80℃，使用環境溫度為了-5℃-60℃；

直聯式真空泵不得作壓縮泵及輸送泵使用；

直聯式真空泵嚴禁無油運轉；

泵運行時，嚴禁堵塞排氣口；

①直聯式真空泵使用電壓為192-248V，50Hz插座必須接地；

②拔下電源時，一定要握住插頭，切勿抓住電源線拉址；

③直聯式真空泵請勿將重物置于電源線上，勿讓電源線受到到擠壓；

④直聯式真空泵請勿使用破損的插頭和插座；

⑤直聯式真空泵請勿用潮濕的手插拔電源插頭；

⑥直聯式真空泵在有煤氣泄露的地方切勿插拔電源插頭及按動開關。

2XZ型旋片式真空泵的安裝

①2XZ型旋片式真空泵使用時，應水平放置于干燥、通風和清潔的場所，與周邊距離大于2cm，前后端不少于5cm的空間距離，配套安裝于設備上時，應保證風葉罩殼端的正常進風；

②配套機器上的安裝；拆除底板下的橡膠機腳，用ST4.2自攻螺釘連接，直聯式真空泵如有特殊的安裝要求，請與本廠聯系；

③進氣口可根據進氣口的螺紋要求連接，也可用皮管插入；

④若直聯式真空泵所排出的氣體對人體健康或工作環境有影響，可在排氣口上接上管道引出工作場所或作環保處理；

⑤如有特殊需要，可在泵的進氣嘴安裝電磁閥；

⑥若抽除的氣體含有大量水蒸氣、溫度過高及含有塵埃等，應在進氣口管道上加冷卻器、過濾器等相應的裝置，以免影響泵的正常使用。

2XZ型旋片式真空泵的處理故障

2XZ型旋片式真空泵的維修保養

①保持2XZ型旋片式真空泵的清潔，防止雜物進入泵內；

②保持2XZ型旋片式真空泵油位、嚴禁無油運行；

③注意觀察2XZ型旋片式真空泵油的清潔，若泵油變臟、混濁、進入水份或其它揮發性物質而影響極限真空時，應及時更換泵油。更換新油時，先開泵運轉30分鐘，使油變稀，停泵，從放油孔放油，然后敞開進氣口運轉1-2分鐘，此間可從進氣口加入少量清潔的泵油，以便更換泵腔內的存油。反復幾次，確認2XZ型旋片式真空泵已清潔后，裝上放油螺塞，再從加油孔注入清潔的泵油至油位線；

④長時間不使用時，應加蓋2XZ型旋片式真空泵好進、排氣帽，放置于干燥的場所，注意防潮、防銹；

⑤若需要折裝檢修，一定要由對修泵有一定經驗的專業人員進行，亦可與本公司取得聯系。

注：本使用說明書對泵油的有關條款不適用于無油真空泵系列。

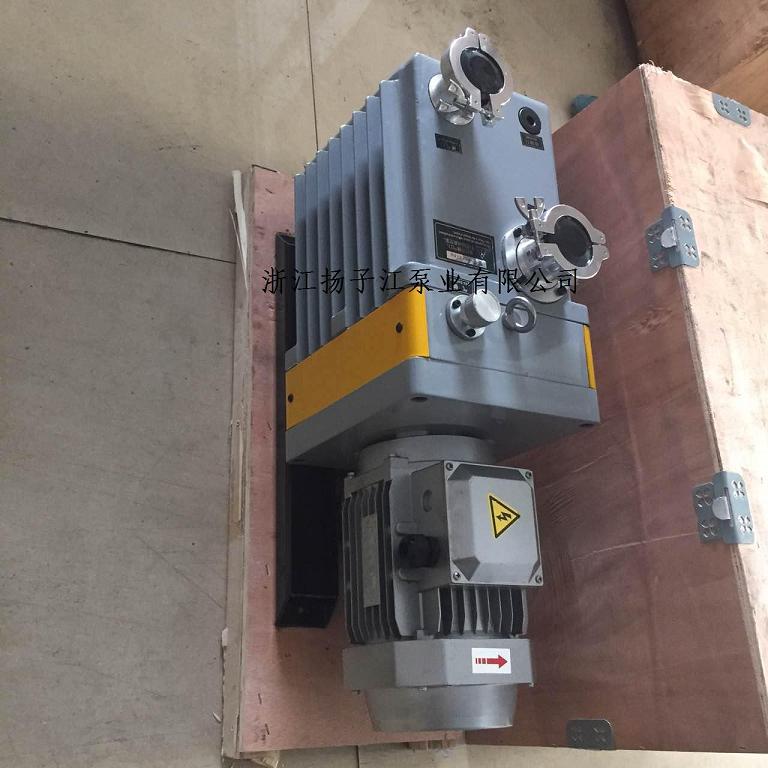

2XZ旋片式真空泵產品結構說明

訂貨須知

一、①旋片式真空泵產品名稱與型號②旋片式真空泵口徑③旋片式真空泵揚程④旋片式真空泵電機功率（KW）⑥旋片式真空泵轉速（r/min）⑦旋片式真空泵電壓〔V〕⑧旋片式真空泵吸程⑨旋片式真空泵是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定我公司的旋片式真空泵產品型號，請按旋片式真空泵型號直接向揚子江泵業公司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們揚子江泵業的技術專家為您審核把關。
