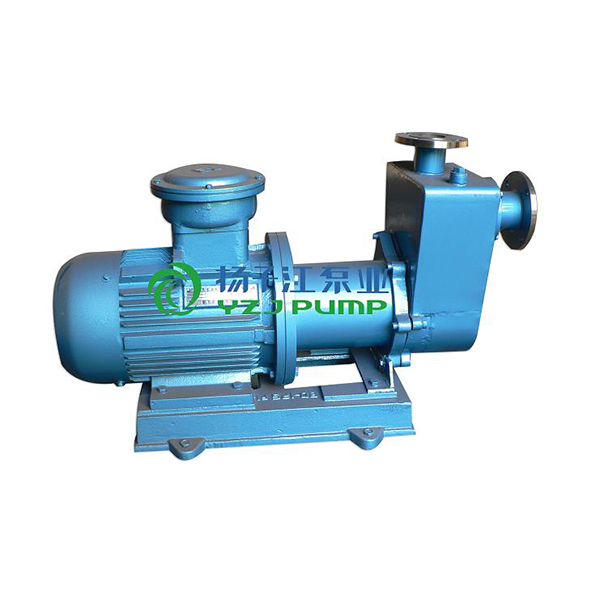

ZCQ型自吸式磁力泵概述

      ZCQ系列自吸式磁力驅動泵，是自吸泵和磁力泵的完美組合。采用磁力耦合傳動，不存在動密封點。因此既能徹底杜絕跑、冒、滴、漏現象，又具有良好的自吸功能。其過流部件采用耐腐蝕不銹鋼、高純度工業陶瓷及填充四氟制成，具有良好的耐腐性。廣泛用于醫藥、食品、制堿、制藥、印染、涂裝等行業及易燃易爆、易揮發、有毒、有機溶劑和貴重液體的輸送。

ZCQ型自吸式磁力泵產品特點

      ZCQ型自吸式磁力驅動泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集皂吸于一身，不需底閥和引灌水，自吸高度4米。該磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便。 適用范圍可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。

ZCQ型自吸式磁力泵工作原理

     本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖一。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內， 經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

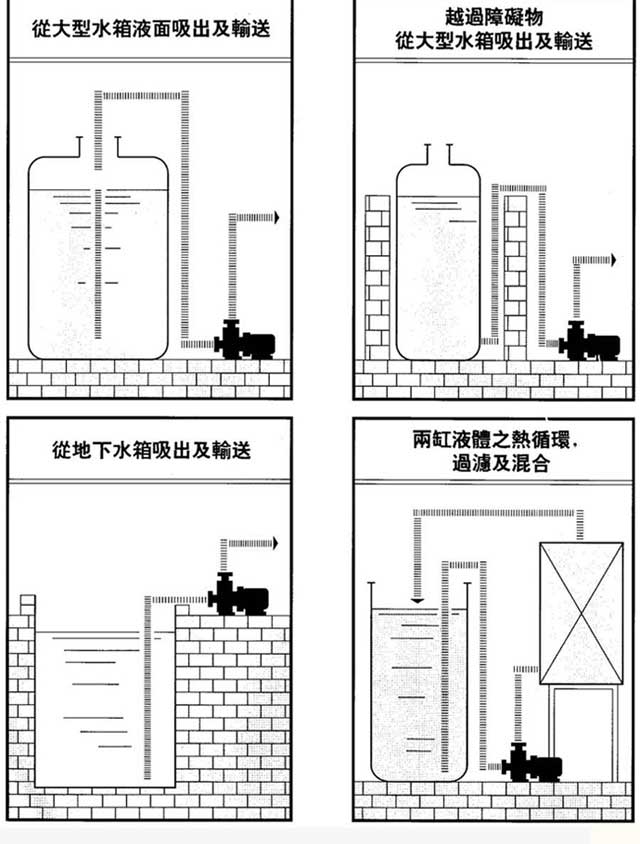

ZCQ型自吸式磁力泵裝置實例

 ZCQ型自吸式磁力泵型號意義

ZCQ型自吸式磁力泵結構說明

序號	零件名稱	材料	序號	零件名稱	材料
1	泵體	不銹鋼	8	內磁鋼總成	磁體組件
2	止回閥	氟橡膠	9	隔離套	不銹鋼
3	靜環	不銹鋼	10	前后止推環	碳化鎢
4	葉輪	不銹鋼	11	軸承體	不銹鋼
5	密封圈	聚四氟乙烯	12	泵軸	不銹鋼
6	前后軸承	碳石墨	13	外磁鋼總成	磁體組件
7	前后軸套	碳化鎢	14	聯接架	鑄鐵

ZCQ型自吸式磁力泵性能曲線圖

ZCQ型自吸式磁力泵外型和安裝尺寸

ZCQ型自吸式磁力泵性能參數表

ZCQ型自吸式磁力泵使用注意事項

1.因自吸泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空栽運轉。

2，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

3，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

4，被輸送的介質及其溫度應在泵材允許的范圍內（詳見附表〕。金屬泵的使用溫度〈100℃；，被輸送的介質比重?1.3；介質比重〈1.3時，將影響技術性能。

5，對于輸送液為易沉淀結晶的介盾，使用后應及時清洗，排凈泵內積液。

6，自吸泵運行500小時后，應拆檢思承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.5~2mm時，應更換軸承和軸向動環。
