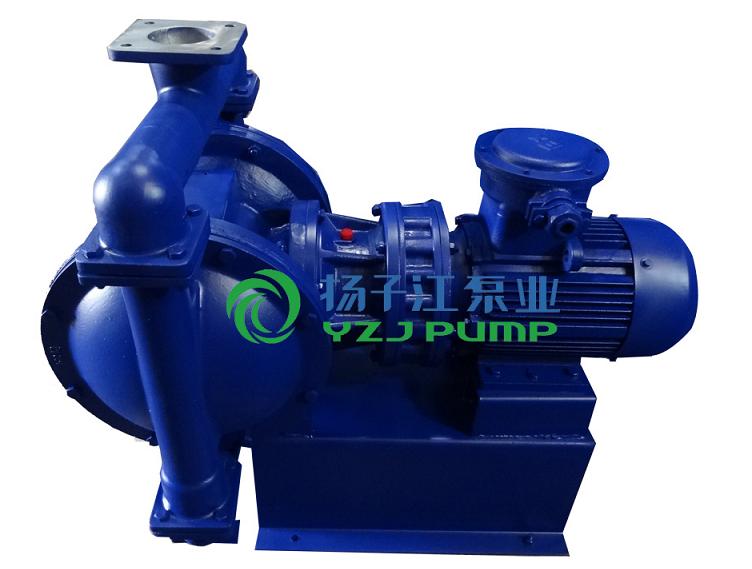

DBY型電動隔膜泵(配四氟膜片)

流量：0-20m3/h；

揚程：30m；

功率：0.37-4kw；

轉速：1450r/min；

口徑：10-100mm；

溫度：-15-+150℃；

自吸高度：5-7m。

說明書下載隔膜泵系列實物圖標牌合格證產品視頻

下一個[QBY3氣動隔膜泵]上一個：沒有了

電動隔膜泵產品概述

DBY型電動隔膜泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合.

電動隔膜泵主要用途

⑴各種劇毒、易燃、易揮發液體。

⑵各種強酸、強堿、強腐蝕液體。

⑶可輸送較高溫度的介質150℃。

⑷作為各種壓濾機前級送壓裝置。

⑸熱水回收及循環。

⑹油罐車、油庫、油品裝卸。

⑺泵吸泡菜果醬、土豆泥、巧克力等。

⑻泵吸油漆、樹膠、顏料粘合劑。

⑼各種瓷器軸漿水泥灌漿灰漿泥漿。

⑽各種橡膠漿乳膠、有機溶劑、填料。

⑾用泵為油輪駁船清倉吸取倉內污水及剩油。

⑿啤酒花及發酵粉稀漿、糖漿、糖密。

⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。

⒁各種特殊介質的吸送。

電動隔膜泵結構簡圖

電動隔膜泵技術參數

流量：0-20m3/h；

揚程：30m；

功率：0.37-4kw；

轉速：1450r/min；

口徑：10-100mm；

溫度：-15-+150℃；

自吸高度：5-7m。

電動隔膜泵型號意義

DBY–40

DBY -電動隔膜泵；

40 -進出口直徑（mm）

電動隔膜泵性能參數表

型號	流量（m3/h）	揚程（m）	吸程（m）	大允許通過顆粒直徑（mm）	使用溫度℃		轉速（r/min）	電機功率（KW）
型號	流量（m3/h）	揚程（m）	吸程（m）	大允許通過顆粒直徑（mm）	鑄鐵	不銹鋼	轉速（r/min）	電機功率（KW）
DBY-10	0.5	30	7	1	90	150	1450	0.55
DBY-15	0.75	30	7	1	90	150	1450	0.55
DBY-25	3.5	30	7	2.5	90	150	1450	1.5
DBY-40	4.5	30	7	2.5	90	150	1450	1.5
DBY-50	6.5	30	7	3	90	150	1450	2.2
DBY-65	8	30	7	4.5	90	150	1450	2.2
DBY-80	16	30	7	8	90	150	1450	5.5
DBY-100	20	30	7	8	90	150	1450	5.5

電動隔膜泵特性曲線圖

電動隔膜泵安裝和使用方法

電動隔膜泵工作原理

電動隔膜泵電機（4）通過減速箱（3）帶動左右兩端柱塞上面的隔膜（2）一前一后往復運動。

在左右兩個泵腔內，裝有上下四個單向球閥(1)隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。

安裝尺寸表和尺寸圖

型號	A	B	D	φ	L	H1	H2
DBY-10	456	342	185	φ12×4	650	370	50
DBY-15	456	342	185	φ12×4	650	370	50
DBY-25	537	455	210	φ14×4	1060	480	60
DBY-40	537	455	210	φ14×4	1060	480	60
DBY-50	800	345	345	φ16×4	1510	700	85
DBY-65	800	345	345	φ16×4	1510	700	85
DBY-80	800	345	345	φ18×4	1690	900	96
DBY-100	800	345	345	φ18×4	1690	900	96

正確選用隔膜

本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種： 1.丁晴隔膜；主要用于耐油場合。 2.氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。 3.氟橡膠6021#本單位特制，主要用于高溫150℃：，耐甲笨耐腐蝕。但價格比其它隔膜高。 4.食品橡膠，專用于食品飲料的輸送。

隔膜片的選擇

隔膜片品種介質種類	丁睛橡膠	氯丁橡膠	氟橡膠	聚四氟乙烯	食品橡膠
發煙硝酸	×	×	△	△
濃硝酸	×	×	△	△
濃硫酸	×	×	○	△
濃鹽酸	×	△	△	△
濃磷酸	×	△	△	△
濃醋酸	×	×	×	△
濃氫氧化鈉	○	○	△	△
無水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
