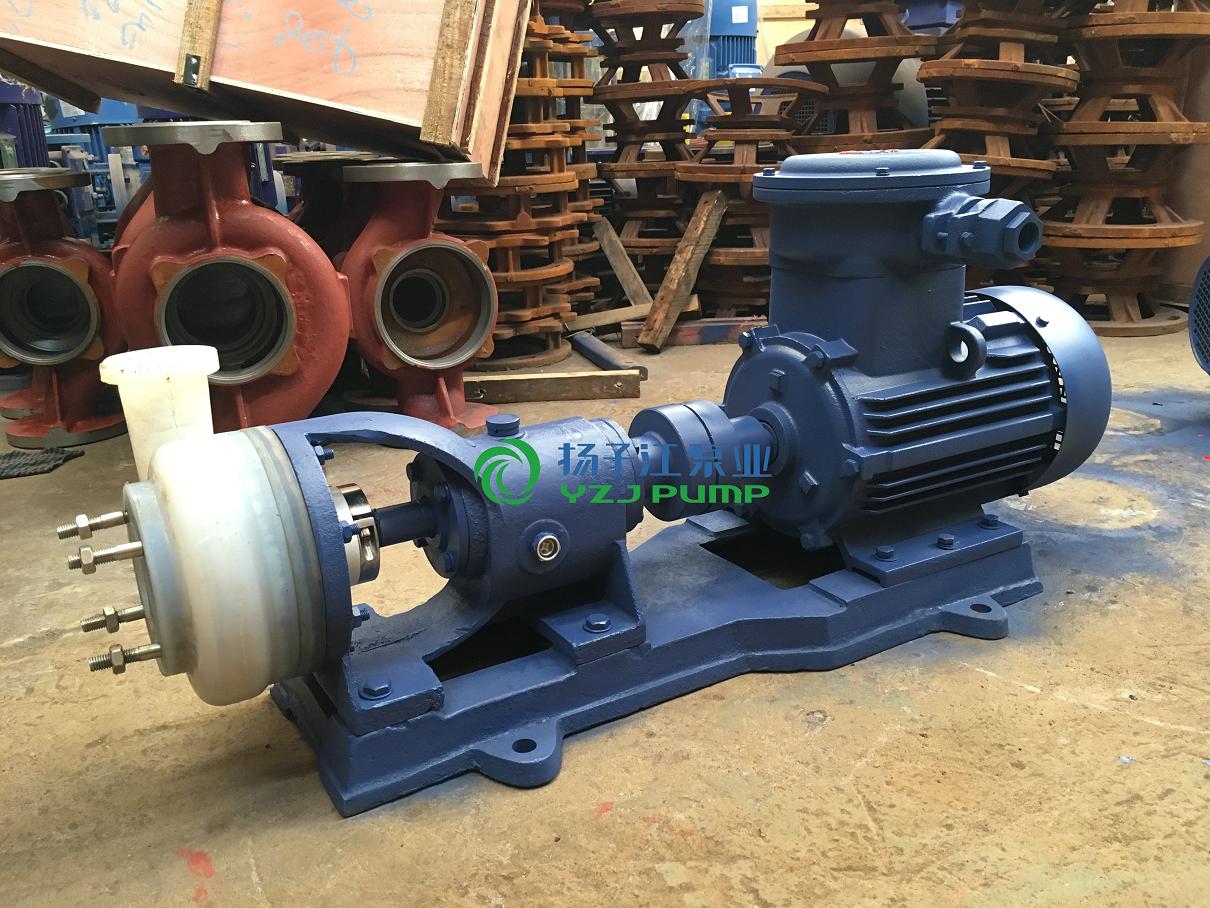

FSB型耐腐蝕氟塑料離心泵
流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
進口直徑：25～100mm；
適用溫度：-20℃～120℃。
目錄
FSB型耐腐蝕氟塑料離心泵概述
FSB型氟塑料合金離心泵按國際標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前世界上強耐腐蝕裝備之一。
產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
FSB型耐腐蝕氟塑料離心泵型號意義
FSB型耐腐蝕氟塑料離心泵技術參數
流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
進口直徑：25～100mm；
適用溫度：-20℃～120℃。
FSB型耐腐蝕氟塑料離心泵設計特點
FSB和FSB-D氟塑料合金離心泵過流部件全部采用氟塑料合金制造，結構緊湊、操作簡單、價格低廉，兩種型號的泵殼、葉輪、機封等均可互換使用深受廣大用戶的歡迎。
FSB型耐腐蝕氟塑料離心泵機械密封
FSB和FSB-D氟塑料合金離心泵采用目前為先進的外裝式四氟波紋管機械密封，其特點是能補償泵軸的徑向跳動，單端面密封外裝式、易裝卸、工作狀態直觀、耐腐耐磨密封性能好、擁有多層保護，延長了機封使用壽命；對于輸送含雜質顆粒腐蝕性介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，強堿與氫氟酸等特殊腐蝕性介質配用無壓燒結碳化硅密封；用戶選型時需考慮到介質中的固體含量及介質特殊腐蝕性。
FSB型耐腐蝕氟塑料離心泵結構圖
|
|
序號 |
名稱 |
序號 |
名稱 |
|
1 |
泵體 |
8 |
油蓋 |
|
|
2 |
葉輪 |
9 |
油鏡 |
|
|
3 |
后蓋 |
10 |
軸承 |
|
|
4 |
壓蓋 |
11 |
軸承壓蓋 |
|
|
5 |
密封件 |
12 |
聯軸器 |
|
|
6 |
支架 |
13 |
吊緊螺栓 |
|
|
7 |
泵軸 |
|
|
FSB型耐腐蝕氟塑料離心泵結構說明
1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合金制成。
2、后蓋右邊一側內埋一只不銹鋼板(1Crl8Ni9Ti)模壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。
FSB型耐腐蝕氟塑料離心泵產品用途
FSB型氟塑料合金離心泵具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
FSB型耐腐蝕氟塑料離心泵性能參數
|
型號 |
流量 |
揚程(m) |
口 徑(mm) |
功 率(Kw) |
轉速 |
汽蝕余量 |
效率 |
||
|
進口 |
出口 |
軸功率 |
電機功率 |
||||||
|
FSB(長支架) |
|||||||||
|
25FSB-18 |
3 |
18 |
25 |
25 |
0.6 |
1.5 |
2900 |
3.0 |
30 |
|
25FSB-25 |
3.6 |
25 |
25 |
25 |
0.8 |
1.5 |
2900 |
3.0 |
35 |
|
40FSB-15 |
5 |
15 |
40 |
32 |
1.3 |
3 |
2900 |
3.0 |
40 |
|
40FSB-20 |
10 |
20 |
40 |
32 |
1.4 |
3 |
2900 |
3.0 |
42 |
|
40FSB-30 |
10 |
30 |
40 |
32 |
1.6 |
3 |
2900 |
3.0 |
52 |
|
50FSB-20 |
12.5 |
20 |
50 |
32 |
1.7 |
3 |
2900 |
3.5 |
55 |
|
50FSB-25 |
12.5 |
25 |
50 |
32 |
1.86 |
3 |
2900 |
3.5 |
55 |
|
50FSB-30 |
15 |
30 |
50 |
32 |
1.90 |
3 |
2900 |
3.5 |
54 |
|
65FSB-32 |
25 |
32 |
65 |
50 |
4.7 |
5.5 |
2900 |
2.0 |
45 |
|
80FSB-20 |
50 |
20 |
80 |
65 |
4.6 |
5.5 |
2900 |
3.0 |
45 |
|
80FSB-25 |
42 |
25 |
80 |
65 |
5.7 |
7.5 |
2900 |
3.0 |
50 |
|
80FSB-30 |
50 |
30 |
80 |
65 |
6.9 |
7.5 |
2900 |
3.5 |
59 |
|
80FSB-40 |
45 |
40 |
80 |
50 |
10 |
11 |
2900 |
3.5 |
48 |
|
80FSB-50 |
50 |
50 |
80 |
50 |
12.1 |
15 |
2900 |
3.5 |
57 |
|
80FSB-55 |
50 |
55 |
80 |
50 |
13.5 |
18.5 |
2900 |
4.0 |
50 |
|
100FSB-32 |
100 |
32 |
100 |
80 |
11.9 |
15 |
2900 |
3.5 |
68 |
|
FSB(短支架) |
|||||||||
|
40FSB-15(D) |
5 |
15 |
40 |
32 |
0.8 |
3 |
2900 |
3.0 |
40 |
|
40FSB-20(D) |
10 |
20 |
40 |
32 |
1.2 |
3 |
2900 |
3.0 |
42 |
|
40FSB-30(D) |
10 |
30 |
40 |
32 |
1.2 |
3 |
2900 |
3.0 |
52 |
|
50FSB-20(D) |
12.5 |
20 |
50 |
32 |
1.88 |
3 |
2900 |
3.5 |
55 |
|
50FSB-25(D) |
12.5 |
25 |
50 |
32 |
1.88 |
3 |
2900 |
3.5 |
55 |
|
50FSB-30(D) |
15 |
30 |
50 |
32 |
1.9 |
3 |
2900 |
3.5 |
54 |
|
65FSB-32(D) |
25 |
32 |
65 |
50 |
3.6 |
5.5 |
2900 |
3.5 |
65 |
|
80FSB-25(D) |
42 |
25 |
80 |
65 |
3.8 |
7.5 |
2900 |
3.5 |
67 |
|
80FSB-30(D) |
50 |
30 |
80 |
65 |
6.8 |
7.5 |
2900 |
3.5 |
68 |
FSB型耐腐蝕氟塑料離心泵使用說明
起動與停車
1、往水泵內注足液體(引液)。
2、檢查支架油室的油位是否在規定范圍內。
3、檢查電動機運轉方向，查看泵的放置標記。
4、關閉出口閥門及壓力表旋塞。
5、啟動電機，打開壓力表旋塞，慢慢打開出口閥門。當壓力表指針指到需要的位置時，停止出水閥門大小的調整。
6、需要停車時，首先關閉出水閥，再切斷電源。
FSB型耐腐蝕氟塑料離心泵拆裝與安裝
泵的拆卸
1．泵與電機聯接用爪型聯軸器連接，拆卸時先松掉支架與底座的4只連接螺栓.使泵與電機脫開。
2．松開泵體后蓋的連接螺栓.用木柄輕擊泵體脫開。
3．松開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。
4．松開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與泵軸莫氏錐度松開后拉出葉輪、后蓋、密封件動環.松開后蓋上壓蓋螺釘.取出靜壞。
5．松開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。
裝配
按拆卸的相反順序將密封件動環、靜環、后蓋、壓蓋、葉輪、泵體等裝上緊定螺栓。
FSB型氟塑料合金離心泵使用注意事項：
安裝及注意事項
1.在安裝前應對泵和電機進行檢査，各部分應完好無損，泵內無雜物。
2.將本泵放置水平位置上接上進、出管和接通電源.后用手盤動聯軸器.檢査有無碰擦現象.轉動輕松均勻則安裝結束。
3.塑料合金離心泵鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。
4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。
5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢査原因.故降排除后才能工作。
起動與停車
1．往水泵內注足液體（引液）。
2．檜査支架油室的油位是否在規定范圍內。
3．檢査電動機運轉方向.調看泵的旋轉標記。
4．關閉出口閥門及壓力表旋塞。
5．啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓
6．重要停車時，首先關閉出水閥，再切斷電源。
力表指針指到需要的位置時.停止出水閥門大小的調整。
