ZW型不銹鋼自吸排污泵|自吸污水泵|無堵塞自吸泵

流量Q：8～800 m3/h

口徑DN：25～300mm

揚程H：15～80m

轉速N：2900～1450r/min

電機功率：1.5～132kw

說明書下載自吸泵系列實物圖標牌合格證產品視頻

下一個[WFB型無密封自控自吸泵]上一個：[SFBX不銹鋼耐腐蝕自吸泵]

自吸排污泵性能特點

ZW型自吸排污泵是本廠工程技術人員吸收國外技術，結合我國機電行業的實際情況而研制成功的。該泵通過葉輪和泵體的新穎結構，既可象一般自吸泵那樣不需要安裝底閥，又可以通過較大顆粒和較長的纖維，具有廣闊的應用市場和發展前景。ZW型自吸式排污泵，又稱固液泵或雜質泵。該系列泵水力設計獨特，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其他自吸式排污泵無可比擬的。本單位生產的ZW自吸排污泵機可象一般自吸清水泵那樣不需要安裝底閥，又可吸排含有大顆粒固體塊、長纖維、沉淀物、廢礦雜質、糞便處理及一切工程污水物。

自吸排污泵可廣泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。自吸排污泵是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質理想的雜質泵。

自吸排污泵性能范圍

流量Q：8～800 m3/h

自吸排污泵口徑DN：25～300mm

自吸排污泵揚程H：15～80m

自吸排污泵轉速N：2900～1450r/min

自吸排污泵電機功率：1.5～132kw

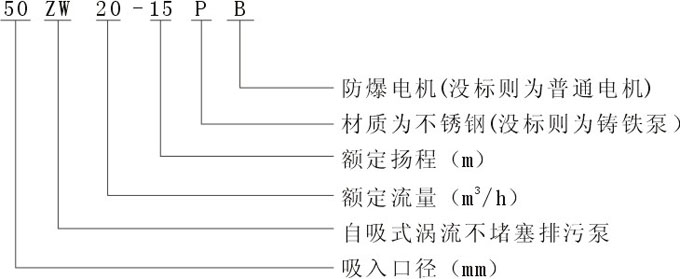

型號意義

自吸排污泵性能參數

型號	流量M3/H	揚程(m)	功率(kw)	轉速(r／min)	效率(％)	汽蝕余量(m)	自吸高度(m)	自吸時間(min／S)	重量(kg)
ZW25-8-15	8	15	2.2	2900	45	2.0	5.5	3	100
ZW32-5-20	5	20	2.2	2900	46	2.5	5.5	3	100
ZW32-10-20	10	20	2.2	2900	45	2.5	5.5	3	100
ZW32-9-30	9	30	3	2900	48	2.5	5.5	3	120
ZW40-10-20	10	20	2.2	2900	45	2.5	5.5	3	100
ZW40-20-15	20	15	2.2	2900	45	2.5	5.5	3	100
ZW40-15-30	15	30	3	2900	48	2.5	5.5	3	120
ZW50-10-20	10	20	2.2	2900	45	2.5	5.5	3	100
ZW50-20-12	20	12	2.2	2900	45	2.5	5.5	3	100
ZW50-15-30	15	30	3	2900	48	2.5	5.5	3	120
ZW50-20-35	20	35	5.5	2900	48	2.5	5.5	3	150
ZW65-30-18	30	18	4	1450	45	2.5	5.5	3	200
ZW65-25-30	25	30	5.5	2900	50	3.0	5.5	3	200
ZW65-25-40	25	40	7.5	2900	50	3.0	5.5	2	200
ZW65-40-25	40	25.	7.5	2900	50	3.0	5.5	2	200
ZW65-65-25	65	25	7.5	2900	52	3.0	5.5.	2	240
ZW80-40-16	40	16	4	1450	50	3.0	5.0	3	240
ZW80-40-25	40	25	7.5	2900	50	3.0	5.5	2	200
ZW80-25-40	25	40	7.5	2900	50	3.0	5.5	2	200
ZW80-65-25	65	25	7.5	2900	52	3.0	5.5	2	240
ZW80-80-35	80	35	15	2900	45	3.0	5.5	3	285
ZW80-40-50	80	40	18.5	2900	50	3.0	5.5	2	293
ZW80-50-60	50	60	22	2900	55	3.0	5.0	3	326
ZW100-100-15	100	15	7.5	1450	50	4.0	5.5	3	300
ZW100-8020	80	20	7.5	1450	53	4.0	5.5	3	300
ZW100-100-20	100	20	11	1450	53	4.0	5.5	3	340
ZW100-100-30	100	30	22	2900	53	4.0	5.5	2	510
ZW100-80-45	80	45	30	2900	55	4.0	5.5	2	560
ZW100-80-60	80	60	37	2900	53	4.0	5.5	2	585
ZW100-80-80	80	80	45	2900	50	4.0	5.5	2	639
ZW125-120-20	120	20	15	1450	55	4.5	5.5	2	500
ZW150-180-14	180	14	15	1450.	60	5.0	5.5	3.5	500
ZW150-180-20	180	20	22	1450	60	5.0	5.0	3	570
ZW150-180-30	180	30	37	1450	65	5.0	5.0	3	680
ZW150-180-38	180	38	55	1450	45	5.0	6.0	3.5	800
ZW200-280-14	280	14	22	1450	65	5.0	5.0	3	820
ZW200-280-20	280	20	37	1450	62	5.0	5.0	3	910
ZW200-300-25	300	25	45	1450	59	5.0	5.0	3	948
ZW200-280-28	280	28	55	1450	55	4.8	5.2	3	1090
ZW250-420-20	420	20	55	1450	61	6.0	4.5	2.5	1150
ZW300-800-14	800	14	55	1450	65	6.0	4.5	2.5	1400

工作原理

ZW型自吸式無堵塞排污泵,主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。ZW型自吸排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

自吸排污泵結構圖

1	進口接管	9	葉輪
2	進口法蘭	10	機械密封
3	進口閥座	11	擋水圈
4	加水閥門	12	承座
5	出口接管	13	泵軸
6	泵體	14	軸承蓋
7	氣液分離管	15	底蓋板
8	后蓋	16	螺栓
