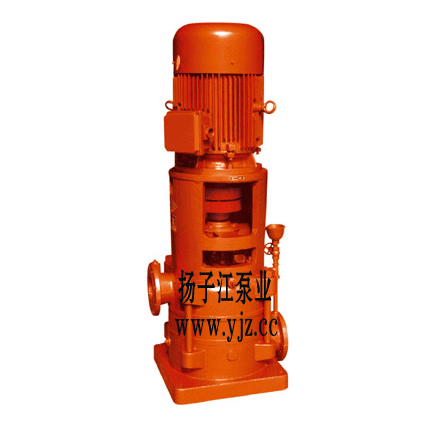

XBD-L型立式消防泵

XBD-L型立式消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水、高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

說明書下載消防泵系列實物圖標牌合格證產品視頻

下一個[XBD-(I)立式多級管道消防泵]上一個：[XBD-W型臥式消防泵]

XBD-L型立式消防泵產品概述

XBD-L型立式消防泵系立式單吸多段式離心泵,供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水,也可用于廠礦給排水。輸送液體的流量范圍為5～80L/s,壓力范圍為0.2～2.25MPa,配套功率范圍為1.5～200kW,口徑范圍為φ50～φ200mm。

XBD-L型立式消防泵主要用途

XBD型-L消防泵性能參數表

型號	流量Q		揚程 (m)	轉速 (r/min)	效率 (%)	功率		汽蝕余量 (m)
型號	(L/S)	( m3/h)	揚程 (m)	轉速 (r/min)	效率 (%)	軸功率	配套功率	汽蝕余量 (m)
XBD2.2/5-50×2	5	18	22	1480	55	1.9	3	2.6
XBD3.3/5-50××3			33			2.9	4
XBD4.4/5-504			44			3.9	5.5
XBD5.5/5-50×5			55			4.9	5.5
XBD6.6/5-50×6			66			5.8	7.5
XBD7.7/5-50×7			77			6.8	7.5
XBD8.8/5-50×8			88			7.8	11
XBD9.9/5-50×9			99			8.8	11
XBD11/5-50×10			110			9.8	11
XBD2.6/10-65×2	10	36	26		60	4.3	5.5	3.0
XBD3.9/10-65×3			39			6.4	7.5
XBD5.2/10-65×4			52			8.5	11
XBD6.5/10-65×5			65			10.6	15
XBD7.8/10-65×6			78			12.8	15
XBD9.110-65×7			91			14.9	22
XBD10.4/10-65×8			104			17.0	22
XBD11.7/10-65×9			117			19.1	22
XBD13/10-65×10			130			21.3	30
XBD4/15-80×2	15	54	40		70	8.4	11	2.2
XBD6/15-80×3			60			12.6	15
XBD8/15-80×4			80			16.8	22
XBD10/15-80×5			100			21.0	30
XBD12/15-80×6			120			25.2	30
XBD14/15-80×7			140			29.4	37
XBD16/15-80×8			160			33.6	45
XBD18/15-80×9			180			37.8	45
XBD20/15-80×10			200			42	55
XBD4.425/100×2	25	90	44		70	15.4	22	2.5
XBD6.6/25-100×3			66			23.1	33
XBD8.8/25-100×4			88			30.8	70
XBD11/285-100×5			110			38.5	45
XBD13.2/25-100×6			132			46.2	55
XBD15.4/25-100×7			154			54.0	75
XBD17.6/25-100×8			176			61.7	75
XBD19.8/25-100×9			198			69.4	75
XBD22/25-100×10			220			77.1	90
XBD4-40-150×2	40	144	40		78	20.1	30	2.8
XBD6/40-150×3			60			30.2	37
XBD8/40-150×4			80			40.3	45
XBD10/40-150×5			100			50.3	55
XBD12/40-150×6			120			60.4	75
XBD14/40-150×7			140			70.4	90
XBD16/40-150×8			160			80.5	90
XBD18/40-150×9			180			90.5	110
XBD20/40-150×10			200			100.0	132
XBD3.8/45/150×2	45	162	38		78	21.4	30	3.3
XBD5.7/45-150×3			57			32.2	37
XBD7.6/45-150×4			76			42.9	45
XBD9.5/45-150×5			95			53.7	75
XBD11.4/45-150×6			114			64.4	75
XBD13.3/45-150×7			133			75.2	90
XBD15.2/45-150×8			152			85.9	90
XBD17.1/45-150×9			171			96.7	110
XBD19/45-150×10			190			107.4	132
XBD4.2/75-200×2	75	270	42		77	40.7	45	4.5
XBD6.3/75-200×3			63			61.0	75
XBD8.4/75-200×4			84			81.3	110
XBD10.5/75-200×5			105			101.6	132
XBD12.6/75-200×6			126			112.0	160
XBD14.7/75-200×7			147			142.3	160
XBD16.8/75-200×8			168			162.6	200
XBD4/80-200×2	80	288	40		78	40.2	55	5
XBD6/80-200×3			60			60.4	75
XBD8/80-200×4			80			80.5	110
XBD10/80-200×5			100	100.6		132
XBD12/80-200×6			120	120.7		160
XBD14/80-200×7			140	140.9		160
XBD16/80-200×8			160	161.0		200
