UHB-ZK型料漿泵,脫硫泵,砂漿泵,渣漿泵,壓濾泵密封結構簡圖及泵體結構圖
時間：2014/5/26 來源：浙江揚子江泵業有限公司
UHB-ZK型料漿泵（又名：脫硫泵、砂漿泵、渣漿泵、壓濾泵）
（一） 主要技術性能簡述
1.型號：UHB-ZK-A系列耐腐耐磨泵
2.結構與特點：
(1)耐腐耐磨，一泵多用，酸堿類清夜料漿均適用。
(2)泵體為鋼襯超高分子量聚乙烯結構，襯層厚8～20mm，該泵應用了龜甲網襯里專利技術，和其它同類泵相比較，具有襯里層抗熱變形性能好，耐開裂，防脫落，使用溫度高等優勢。
(3)葉輪分半開式，閉式兩種，可根據介質狀況任選。
(4)密封：K型動力密封，G3型機械密封。
3.適用介質：濃度75%以下硫酸，30%以下硝酸，各種濃度的鹽酸，液堿，既適用清液也適用料漿。
4.主要技術參數：使用溫度-20℃～80℃(對特殊要求、使用改性材質，可提高到105℃), 進口直徑 32mm～350mm, 流量5～2600m3/h,揚程80m以內。
(二)極廣泛的使用范圍
1.稀酸、母液、污水、海水、含硅膠的氟硅酸，磷酸料漿等介質的輸送。
2.有色金屬冶煉業：特別適用于鉛、鋅、金、銀、銅、錳、鈷、稀土等稀有金屬濕法冶煉的各種酸液，腐蝕性礦漿，料漿（壓濾機配用）電解液，污水等介質輸送。
3.化工及其他行業：各種硫酸、鹽酸、堿性、油類的清液或料漿崗位。鈦白粉、鐵紅粉生產，各種染料、顏料生產，非金屬礦產加工等行業。
4.氯堿業：鹽酸、液堿、電解液等。
5.水處理業：純水、高純水、污水(皮革污水、電鍍污水、電子污水、造紙污水、紡織污水、食品污水、生活污水、制藥業污水等等)。
6.鋼鐵企業：酸洗系統的硫酸、鹽酸崗位、帶雜質的污水。
7.濕式脫硫循環泵：能同時適用堿性、酸性、腐蝕性崗位。
8. 煤碳工業、煤化工中的腐蝕性液體、煤漿的輸送；洗選煤配用泵。

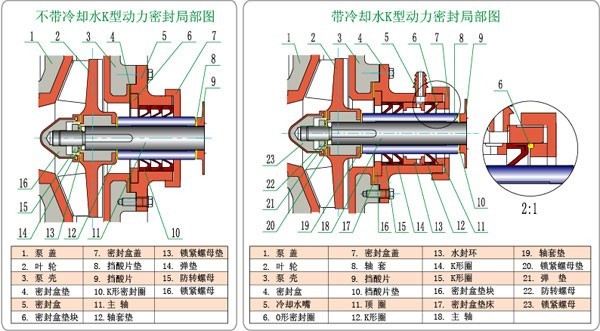

二、密封結構簡圖及泵體改進型結構圖
工作原理
該密封主要由副葉輪(或副葉片)與停車密封(橡膠油封)組成。工作時由于副葉輪(或副葉片)旋轉產生的離心力使密封腔處于負壓狀態，從而阻止液體向外泄漏，此時，停車密封不起作用。橡膠油封的唇口因負壓而松開，與軸套產生一定間隙，減小其之間的磨損，延長了使用壽命；停機時，由于副葉輪(或副葉片)停止旋轉，密封腔由負壓轉為正壓，停車密封開始工作，橡膠油封的唇口在壓力作用下緊緊包住軸套，從而達到密封目的。若允許冷卻水滲入介質內，可選用帶冷卻水K型動力密封，即可添加外冷卻水裝置，延長油封的使用壽命。該密封的油封采用氟橡膠制成，主要適用于輸送含固體顆粒的料漿、含雜質的污水等腐蝕性介質(帶冷卻水K型動力密封用的冷卻水為潔凈的自來水，壓力適宜在0.05Mpa以內)。
2、G3型機械密封結構簡圖及簡介
G3密封為本廠自行設計的一種改良型抗顆粒泵用機械密封；密封的動、靜環均由碳化硅或硬質合金制成，可用于輸送含大量顆粒的腐蝕性液體。該密封和同類內裝式機械密封相比，靜環(4)與密封盒(8)之間設置了擋砂圈(7)使硬顆粒不能進入靜環與密封盒之間的間隙中，使靜環前后位移自如，克服了原有耐顆粒密封的“卡砂”失效的缺點.

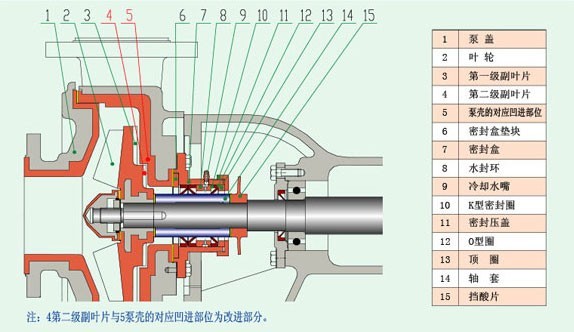

3、UHB-ZK-AB改進型泵結構簡圖 適用于50、65、65H、80、80H、100、100H、125八種規格
改進結構簡介
UHB-ZK-AB型耐腐耐磨泵是對UHB-ZK-A系列泵的改進型泵(見上圖)。兩者之間的區別在于后者是無臺階式背葉片，前者為臺階式背葉片結構(見圖中序號4）。改進后的葉輪的背葉分為二級，二級背葉片之間有凸起臺階。與之相匹配的泵也有凹進的臺階。設置背葉輪臺階的目的是阻斷泵出口流體壓力對軸密封的返流壓力，保證和延長軸密封的使用壽命。
主要適用崗位
UHB-ZK-AB型耐腐耐磨泵主要適用于用戶選性能曲線的高壓力，小流量點時的選型。簡言之，經常在逼壓狀態(壓濾機配用泵等)或者高壓力輸送狀態下的泵，選AB型泵較為合適，密封壽命可提高一倍左右。
三、選型提示及標注方式

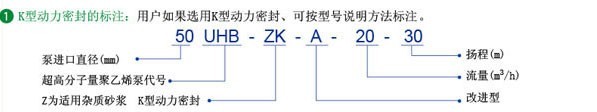

1、K型動力密封的標注：用戶如果選用K型動力密封、可按型號說明方法標注。
2、G3密封選定后的型號標注：用戶如果選用G3型內裝式耐顆粒機械密封，標注型號時在原型號后加“G3”字樣即可，例如50UHB-ZK-A-20-30-G3即可。
3、B型結構的標定：在選定該結構的泵時按如下方法標注：在原動力密封泵型號加“B”字樣，50UHB-ZK-AB-20-30加標注即可。
4、訂貨時請用戶提供以下工況：介質化學成份、工作溫度、含固量、實際使用壓力及流量、吸入口流體的位置及壓力（正壓還是負壓）以及使用崗位名稱及使用特點，以便本廠為你選定合適的密封材料。
5、UHB-ZK-A系列耐腐耐磨泵，可根據用戶的要求安裝不同的密封。若無特殊要求，一般均裝配K型動力密封。
四、泵的性能參數表
|
型 號 |
流 量 |
揚 程 |
轉速 |
配套電機 |
口 徑(mm) |
|
|
進 口 |
出 口 |
|||||
|
UHB-ZK32/5-12 |
5 |
12 |
2900 |
0.75 |
32 |
25 |
|
UHB-ZK32/5-15 |
5 |
15 |
2900 |
1.1 |
||
|
UHB-ZK32/5-20 |
5 |
20 |
2900 |
1.1 |
||
|
UHB-ZK32/8-18 |
8 |
18 |
2900 |
1.5 |
||
|
UHB-ZK32/12-15 |
12 |
15 |
2900 |
2.2 |
||
|
UHB-ZK32/5-25 |
5 |
25 |
2900 |
2.2 |
||
|
UHB-ZK32/10-20 |
10 |
20 |
2900 |
2.2 |
||
|
UHB-ZK32/15-15 |
15 |
15 |
2900 |
2.2 |
||
|
UHB-ZK40/10-18 |
10 |
18 |
2900 |
2.2 |
40 |
32 |
|
UHB-ZK40/15-15 |
15 |
15 |
2900 |
2.2 |
||
|
UHB-ZK40/10-30 |
10 |
30 |
2900 |
3 |
||
|
UHB-ZK40/15-25 |
15 |
25 |
2900 |
3 |
||
|
UHB-ZK40/18-20 |
18 |
20 |
2900 |
3 |
||
|
UHB-ZK50/10-35 |
10 |
35 |
2900 |
5.5 |
50 |
40 |
|
UHB-ZK50/12-40 |
12 |
40 |
2900 |
5.5 |
||
|
UHB-ZK50/15-32 |
15 |
32 |
2900 |
5.5 |
||
|
UHB-ZK50/15-43 |
15 |
43 |
2900 |
7.5 |
||
|
UHB-ZK50/20-20 |
20 |
20 |
2900 |
4 |
||
|
UHB-ZK50/20-30 |
20 |
30 |
2900 |
5.5 |
||
|
UHB-ZK50/25-18 |
25 |
18 |
2900 |
4 |
||
|
UHB-ZK50/30-15 |
30 |
15 |
2900 |
4 |
||
|
UHB-ZK65/10-40 |
10 |
40 |
2900 |
5.5 |
65 |
50 |
|
UHB-ZK65/10-45 |
10 |
45 |
2900 |
7.5 |
||
|
UHB-ZK65/20-50 |
20 |
50 |
2900 |
11 |
||
|
UHB-ZK65/30-20 |
30 |
20 |
2900 |
5.5 |
||
|
UHB-ZK65/30-30 |
30 |
30 |
2900 |
7.5 |
||
|
UHB-ZK65/30-50 |
30 |
50 |
2900 |
15 |
||
|
UHB-ZK65/35-25 |
35 |
25 |
2900 |
7.5 |
||
|
UHB-ZK65/40-20 |
40 |
20 |
2900 |
7.5 |
||
|
UHB-ZK80/35-45 |
35 |
45 |
2900 |
11 |
80 |
65 |
|
UHB-ZK80/40-20 |
40 |
20 |
2900 |
7.5 |
||
|
UHB-ZK80/45-35 |
45 |
35 |
2900 |
11 |
||
|
UHB-ZK80/50-20 |
50 |
20 |
2900 |
11 |
||
|
UHB-ZK80/50-30 |
50 |
30 |
2900 |
15 |
||
|
UHB-ZK80/50-50 |
50 |
50 |
2900 |
18.5 |
||
|
UHB-ZK80/55-40 |
55 |
40 |
2900 |
18.5 |
||
|
UHB-ZK80/60-30 |
60 |
30 |
2900 |
18.5 |
||
|
UHB-ZK100/60-35 |
60 |
35 |
2900 |
15 |
100 |
80 |
|
UHB-ZK100/60-50 |
60 |
50 |
2900 |
18.5 |
||
|
UHB-ZK100/100-40 |
100 |
40 |
2900 |
22 |
||
|
UHB-ZK100/100-45 |
100 |
40 |
2900 |
30 |
||
|
UHB-ZK100/120-20 |
120 |
20 |
2900 |
18.5 |
||
|
UHB-ZK100/140-15 |
140 |
15 |
2900 |
18.5 |
||
|
UHB-ZK125/120-35 |
120 |
35 |
2900 |
30 |
125 |
100 |
|
UHB-ZK125/140-28 |
140 |
28 |
2900 |
30 |
||
|
UHB-ZK125/150-15 |
150 |
15 |
2900 |
22 |
||
|
UHB-ZK125/160-24 |
160 |
24 |
2900 |
30 |
||
|
|
||||||
|
型 號 |
流 量 |
揚 程 |
轉速 |
配套電機 |
口 徑(mm) |
|
|
進 口 |
出 口 |
|||||
|
UHB-ZK150/150-20 |
150 |
20 |
1450 |
30 |
150 |
125 |
|
UHB-ZK150/150-40 |
150 |
40 |
1450 |
45 |
||
|
UHB-ZK150/200-32 |
200 |
32 |
1450 |
45 |
||
|
UHB-ZK150/210-26 |
210 |
26 |
1450 |
37 |
||
|
UHB-ZK150/240-24 |
240 |
24 |
1450 |
37 |
||
|
UHB-ZK150/200-30 |
250 |
30 |
1450 |
45 |
||
|
UHB-ZK150/270-20 |
270 |
20 |
1450 |
37 |
||
|
UHB-ZK150/300-25 |
300 |
25 |
1450 |
45 |
||
|
UHB-ZK200/250-45 |
250 |
45 |
1450 |
75 |
200 |
150 |
|
UHB-ZK200/300-38 |
300 |
38 |
1450 |
75 |
||
|
UHB-ZK200/350-28 |
350 |
28 |
1450 |
55 |
||
|
UHB-ZK200/350-34 |
350 |
34 |
1450 |
75 |
||
|
UHB-ZK200/400-25 |
400 |
25 |
1450 |
75 |
||
|
UHB-ZK250/400-32 |
400 |
32 |
1450 |
90 |
250 |
200 |
|
UHB-ZK250/400-45 |
400 |
45 |
1450 |
132 |
||
|
UHB-ZK250/500-26 |
500 |
26 |
1450 |
90 |
||
|
UHB-ZK250/500-37 |
500 |
37 |
1450 |
132 |
||
|
UHB-ZK250/600-20 |
600 |
20 |
1450 |
90 |
||
|
UHB-ZK250/600-30 |
600 |
30 |
1450 |
132 |
||
|
UHB-ZK300/850-51 |
850 |
51 |
1450 |
250 |
300 |
250 |
|
UHB-ZK300/860-30 |
860 |
30 |
1450 |
160 |
||
|
UHB-ZK300/1000-32 |
1000 |
32 |
1450 |
160 |
||
|
UHB-ZK300/1000-50 |
1000 |
50 |
1450 |
250 |
||
|
|
|
|
|
|
|
|
|
若客戶所需產品規格不在此范圍內，我公司可根據用戶需要進行調整或咨詢技術服務，我們將竭誠為您提供滿意的服務！ |
||||||
五、泵的結構簡圖
一)、泵進口直徑≤125mm時，(不含付葉輪)
(二)、泵進口直徑>125mm時，(含付葉輪)
